Trådstandard och storlekar

När det kommer till trådar är det lätt att bli förvirrad över om det ena passar med det andra. Kort sagt finns det olika standarder för storleksindikering.

När du väljer tryckluftsslangar och kopplingar är det viktigt att matcha han- och honstorlekarna korrekt för att säkerställa en säker och effektiv passform.

Storleksskillnaden påverkar anslutningens flödeskapacitet och styrka, vilket är avgörande för målningsprocesser och andra tryckluftstillämpningar.

Vad är BSP

(British Standard Pipe) En brittisk standard som inkluderar både koniska (BSPT) och parallella (BSPP) gängtyper.

BSP-trådar används i många länder runt om i världen, särskilt i Europa och tidigare brittiska kolonier. Det är en gängstandard där tätningen uppnås genom kontakt mellan gängorna.

Till exempel G 1/4

Detta betyder:

G 1/4: Trådens storlek, där "G" står för "Gewinde" (tråd) och 1/4 anger trådens diameter i tum.

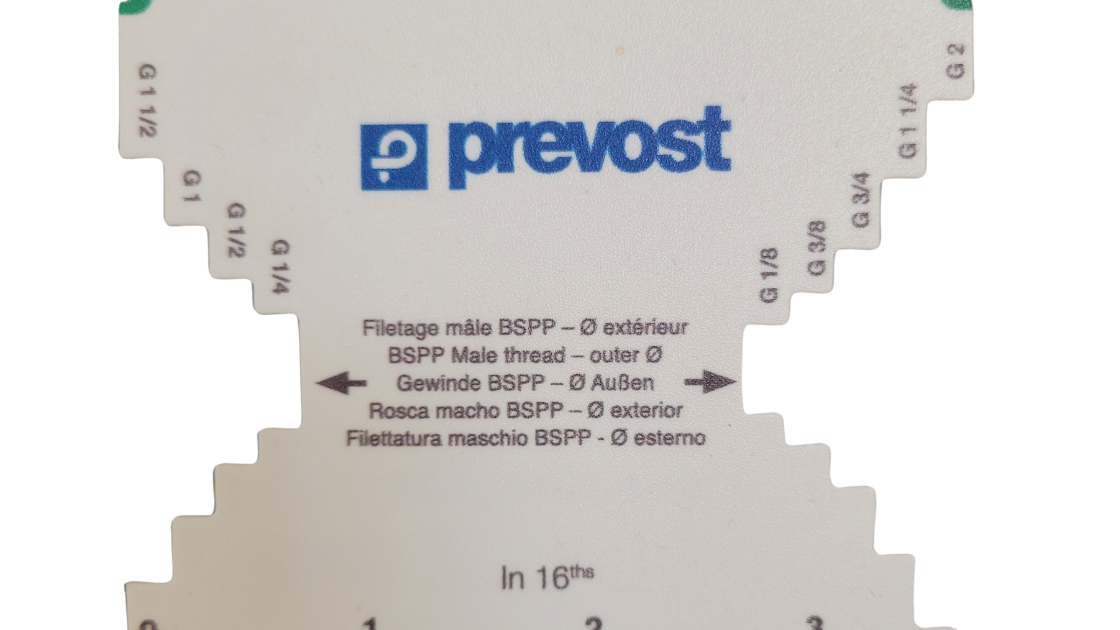

Utvändig gänga (male thread)

Invändig gänga (Female thread)

Ordning av trådstorlek (minst till störst):

• G 1/8
• G 1/4
• G 3/8
• G 1/2
• G 3/4
• G 1
• G 1 1/4
• G 1 1/2
• G 2

Vad är ISO

Internationella standardiseringsorganisationen. ISO-gängstandarden är internationell och används globalt i olika industrier och applikationer som kräver exakta och tillförlitliga gänganslutningar.

Dessa inkluderar M-gängor (metriska gängor) och andra ISO-standarder.

Till exempel M10x1, M12x1,5

Detta betyder:

M10x1, M12x1,5: Metriska gängstorlekar där "M" står för "metrisk" följt av gängans diameter i millimeter och gängstigningen i millimeter.

Vad är UNF/UNC

(Unified National Fine/Coarse). Dessa standarder används främst i USA och är en del av de amerikanska nationella standarderna för trådtyper.

De inkluderar både fina (UNF) och grova (UNC) metriska gängor. Begreppen "grov" och "fin" i samband med gängor syftar på skillnaden i gängstigning, vilket påverkar antalet gängor per gänga. tum (TPI - Threads Per Inch).

UNC (Grov): Grova trådar har färre trådar per tum jämfört med fina trådar. Det gör att avståndet mellan varje gänga är större, vilket gör det snabbare att skruva ihop en gänga. Till exempel har en 1/4" UNC grovgänga 20 trådar per tum.

UNF (Fin): Fina trådar har flera trådar per tråd. tum, vilket innebär att avståndet mellan varje tråd är mindre. Detta gör fina gängor mer exakta och ger en starkare anslutning, men det kan också ta längre tid att skruva ihop.

Till exempel har en 1/4" UNF fin tråd 28 trådar per tum.

UNC-lista: Till exempel 1/4-20 UNC
Detta betyder:

1/4: Trådens diameter i tum. I det här fallet är det 1/4 tum.
20: Antal trådar per Inch (indragning). Här finns 20 trådar per Tömma.

Jämförelse av standarder

Varje gängstandard (BSP, ISO och UNF/UNC) har sina egna unika egenskaper och användningsområden beroende på geografiskt läge, branschkrav och tillämpningar. Det är viktigt att välja rätt gängstandard enligt dina specifika behov för att säkerställa kompatibilitet och tillförlitlighet i anslutningar.
